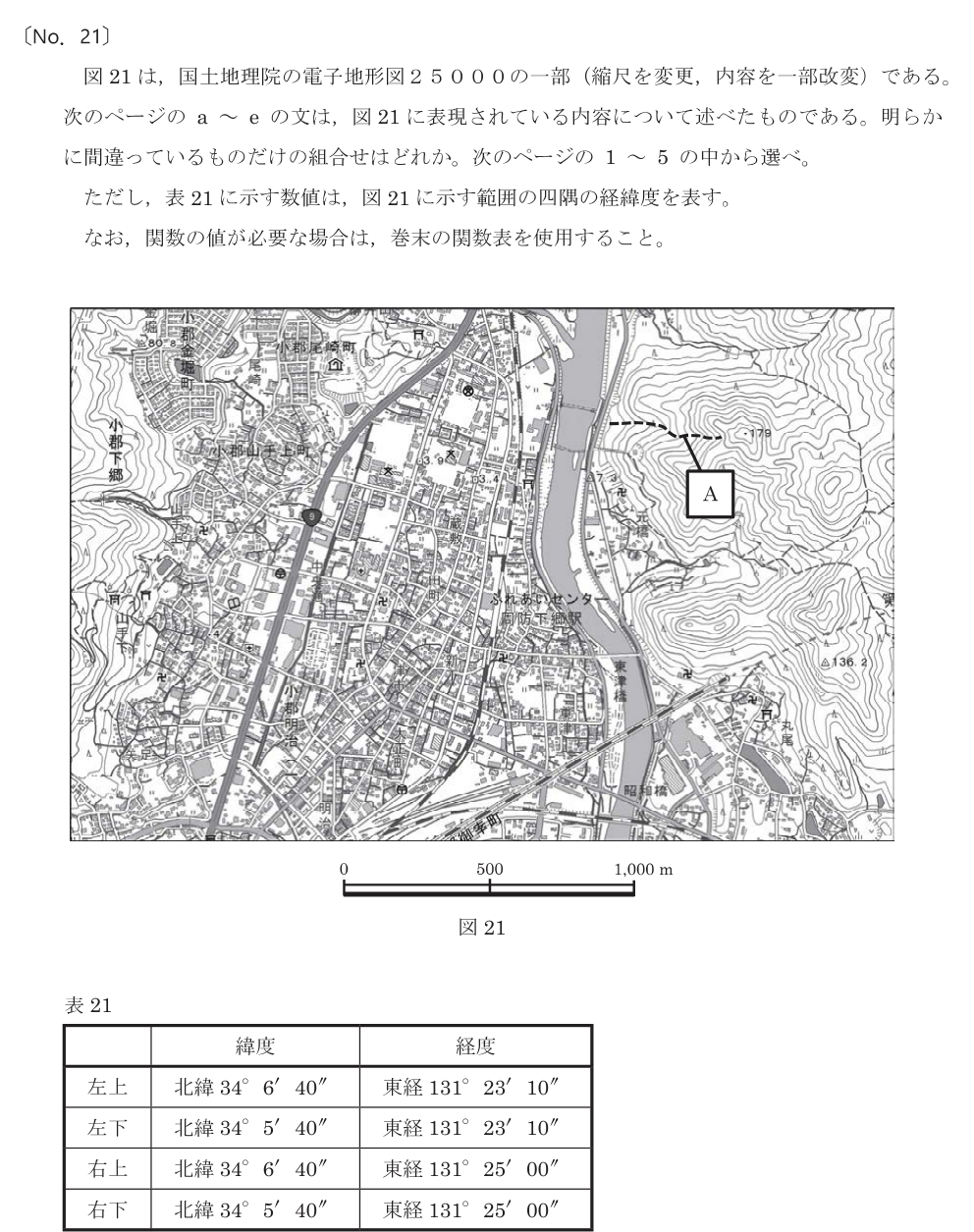

R8 測量士 午前No.21 電子地形図25000の読図
地形図を読み取る問題です。距離・傾斜・経緯度・等高線の4つの読み方を身につけていれば対応できます。
この問題の答え
正解は 4（b・d が誤り）
読図で使う4つの道具
| 知りたいこと | 読み方 |
|---|---|
| 2地点間の距離 | 縮尺（1/25,000）を使う。図上1 cm＝実際250 m |
| 傾斜角 | tan(傾斜角)＝標高差 ÷ 水平距離。tan3°≒0.052 |
| ある地点の経緯度 | 図の四隅の経緯度から、位置の比で按分する |
| 谷か尾根か | 等高線が高い方へ食い込む＝谷／低い方へ張り出す＝尾根 |

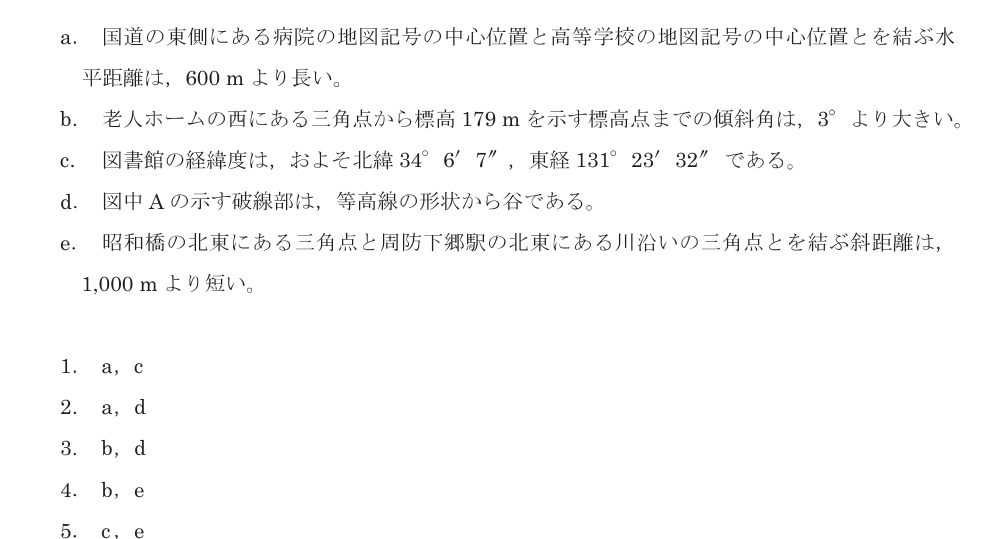

誤りの2つについて
b（老人ホーム西の三角点から標高179 mの標高点までの傾斜角は3°より大きい）：標高差を水平距離で割った値が tan3°（≒0.052）を超えるかで判定します。実際に読み取ると3°より小さくなるため誤りです。
d（図中Aの示す破線部は、等高線の形状から谷である）：等高線の張り出す向きを見ると尾根を示しています。谷と尾根の判定は「等高線が標高の高い方へ食い込んでいるか」で見分けます。
間違えやすいポイント
- 傾斜角の判定は必ずtanの値と比べる。感覚で判断しないこと。
- 谷と尾根は等高線の食い込む向きで機械的に判定できます。
- 距離は縮尺換算を忘れずに（1/25,000なら図上1 cm＝250 m）。
