R7 測量士 午後No.4 選択〔No.4〕地図編集・地図投影法・GIS
地図編集の工程と編集資料の選定、基本区画と平面直角座標系・UTM・ガウスクリューゲル図法、GISの機能を使った避難場所の解析やメタデータが問われました。設問ごとに問題と解説を並べています。

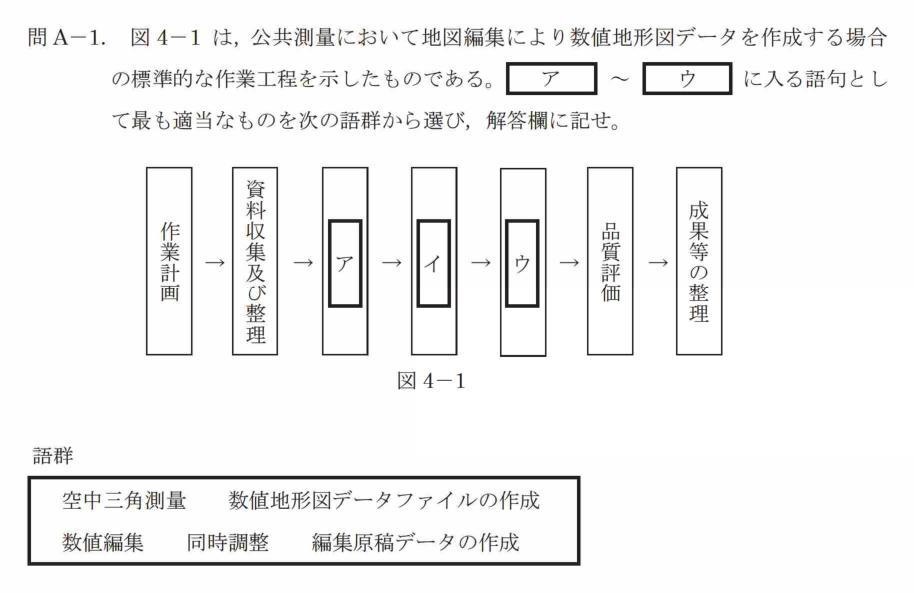

問A-1 地図編集の作業工程（図4-1の穴埋め）
ア＝編集原稿データの作成 イ＝数値編集 ウ＝数値地形図データファイルの作成
地図編集の工程は「編集原稿データの作成 → 数値編集 → 数値地形図データファイルの作成」。空中三角測量・同時調整は写真測量の工程なので、語群にあっても誤りです。

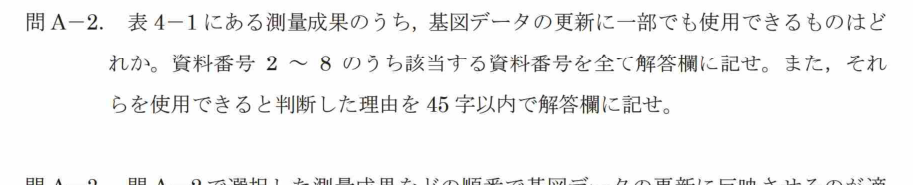

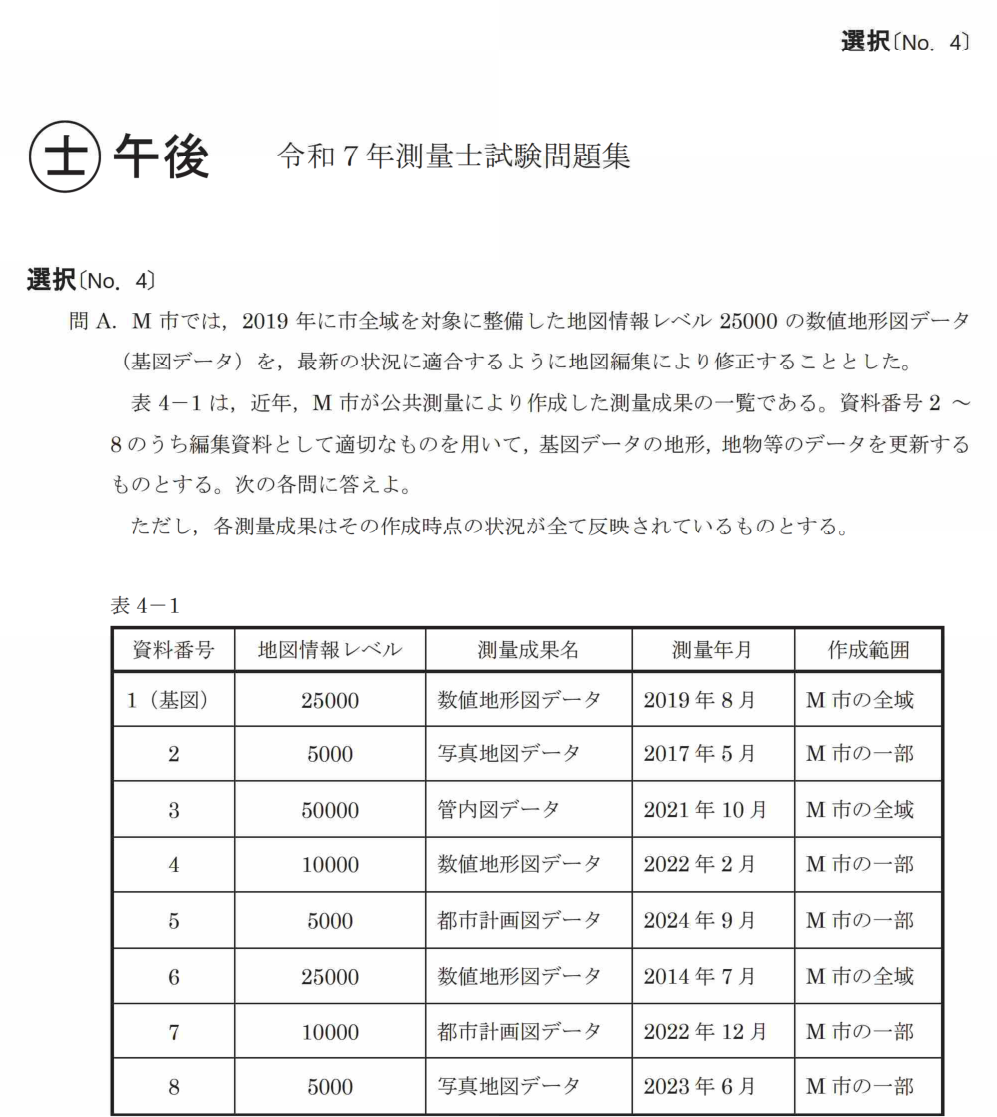

問A-2 更新に使用できる資料（表4-1）
使用できる資料番号＝4、5、7、8
理由：基図データと比べ、地図情報レベルが同じかより小さく、測量年月もより新しいため。
編集資料の条件は2つ。①地図情報レベルが基図と同じかより小さい（＝より詳しい）、②測量年月が基図より新しい。資料3はレベル50000で粗く、資料2・6は基図（2019年）より古いので使えません。

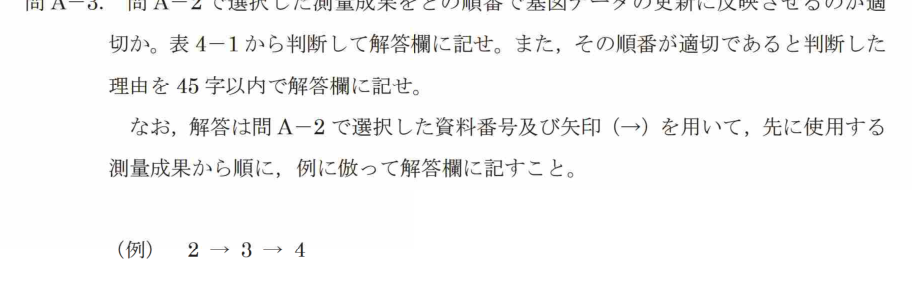

問A-3 更新に反映させる順番
4 → 7 → 8 → 5
理由：使用する測量成果の測量年月が古い資料から順に基図データへ反映させる必要があるため。
古い順に上書きしていけば、最後に一番新しい情報が残ります。新しい順に反映すると、古い情報で上書きしてしまいます（4:2022/2 → 7:2022/12 → 8:2023/6 → 5:2024/9）。

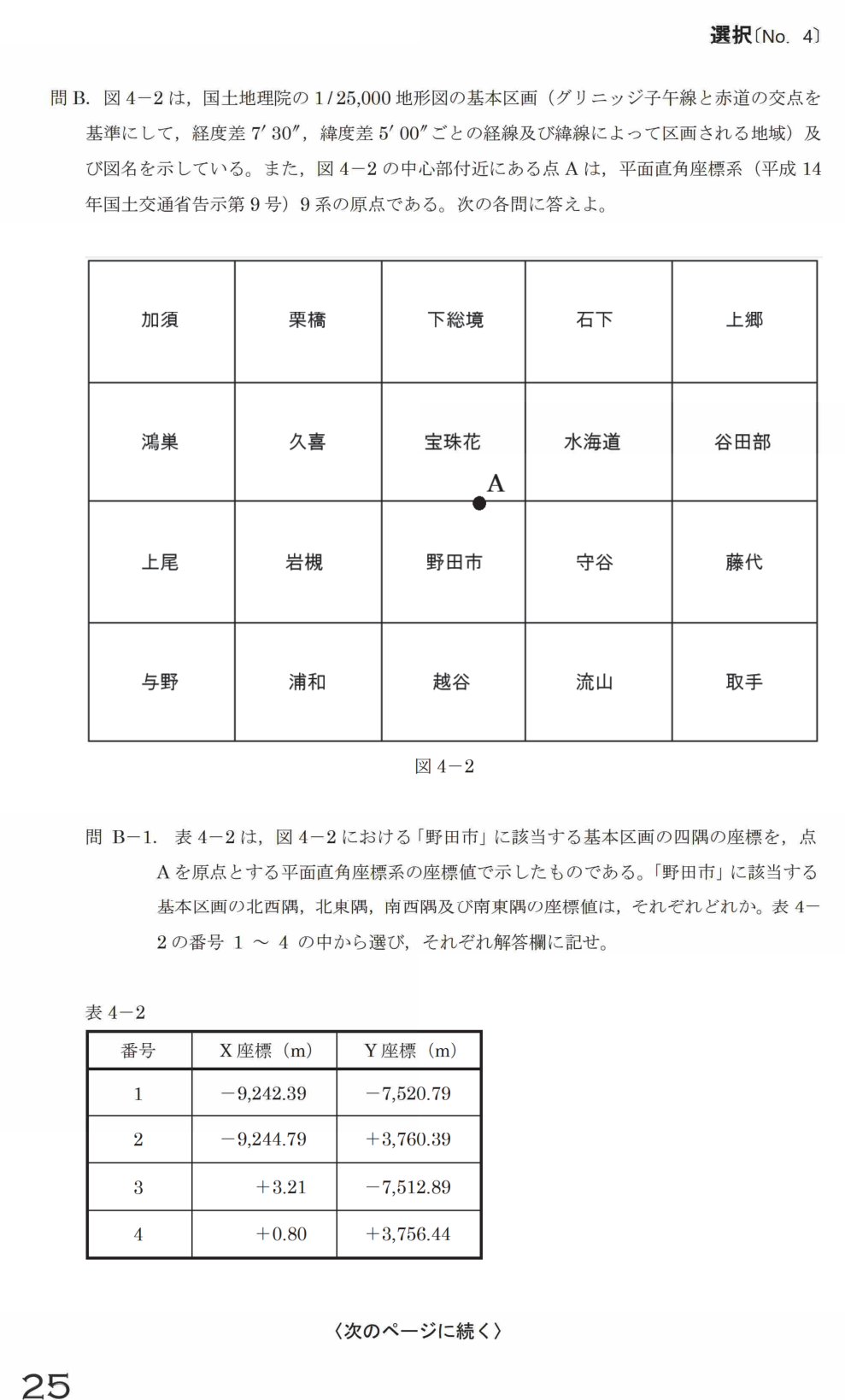

問B-1 基本区画の四隅の座標（表4-2）
北西隅＝3 北東隅＝4 南西隅＝1 南東隅＝2
平面直角座標系はX軸が北向きが正、Y軸が東向きが正。北＝Xが大きい、東＝Yが大きい、と読みます。X≒0の3・4が北側、X≒−9,240の1・2が南側。Yが負の1・3が西側、正の2・4が東側です。

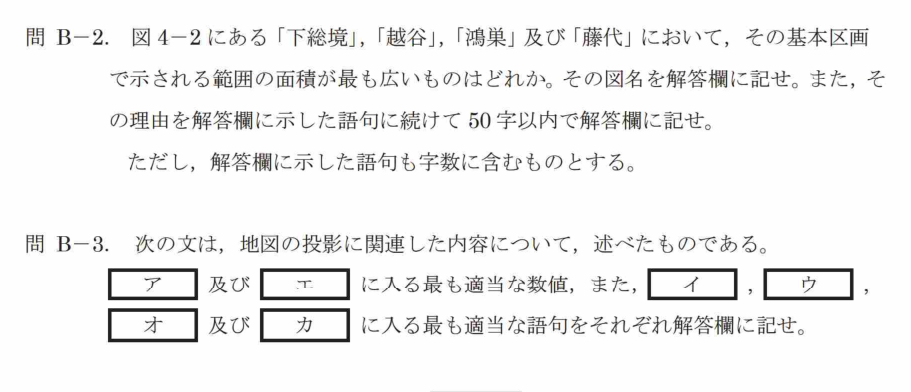

問B-2 面積が最も広い図名
越谷（理由：緯度が低くなるほど経線間の距離が広がり、面積が大きくなるため）
基本区画は「経度差・緯度差」で区切るので、南（緯度が低い）ほど経線の間隔が広くなり、区画の面積が大きくなります。4つのうち最も南にあるのが「越谷」です（図4-2はB-1の上に掲載）。

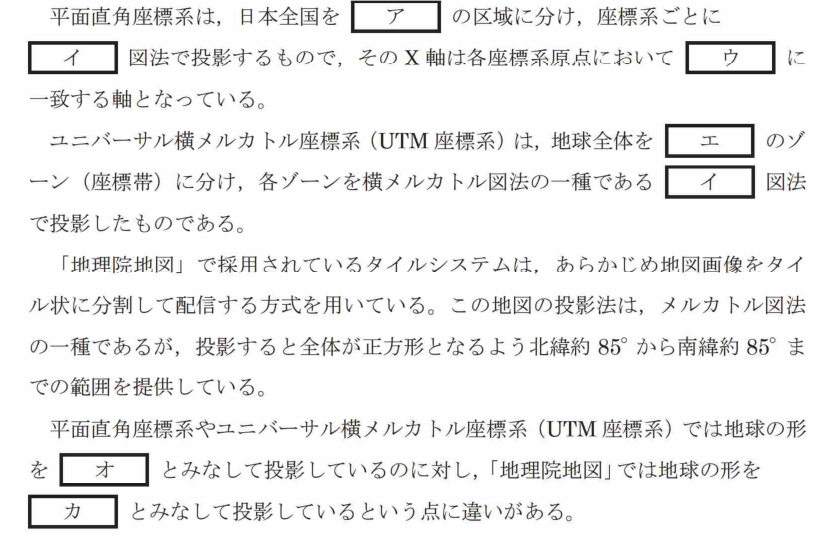

問B-3 座標系と投影法（穴埋め）
ア＝19 イ＝ガウス・クリューゲル ウ＝子午線 エ＝60 オ＝回転楕円体 カ＝真球
平面直角座標系＝19系、UTM＝60ゾーン。どちらもガウス・クリューゲル図法です。地理院地図（webメルカトル）は計算を簡単にするため地球を「真球」とみなします。

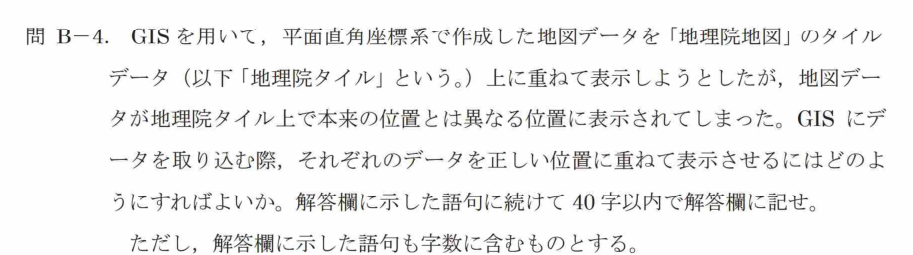

問B-4 タイル上に正しく重ねる方法
GISにデータを取り込む際に、それぞれのデータの座標系を合わせる（変換する）。
平面直角座標系と地理院タイル（webメルカトル）は別の座標系です。座標系を揃えて（変換して）から重ねないとズレます。

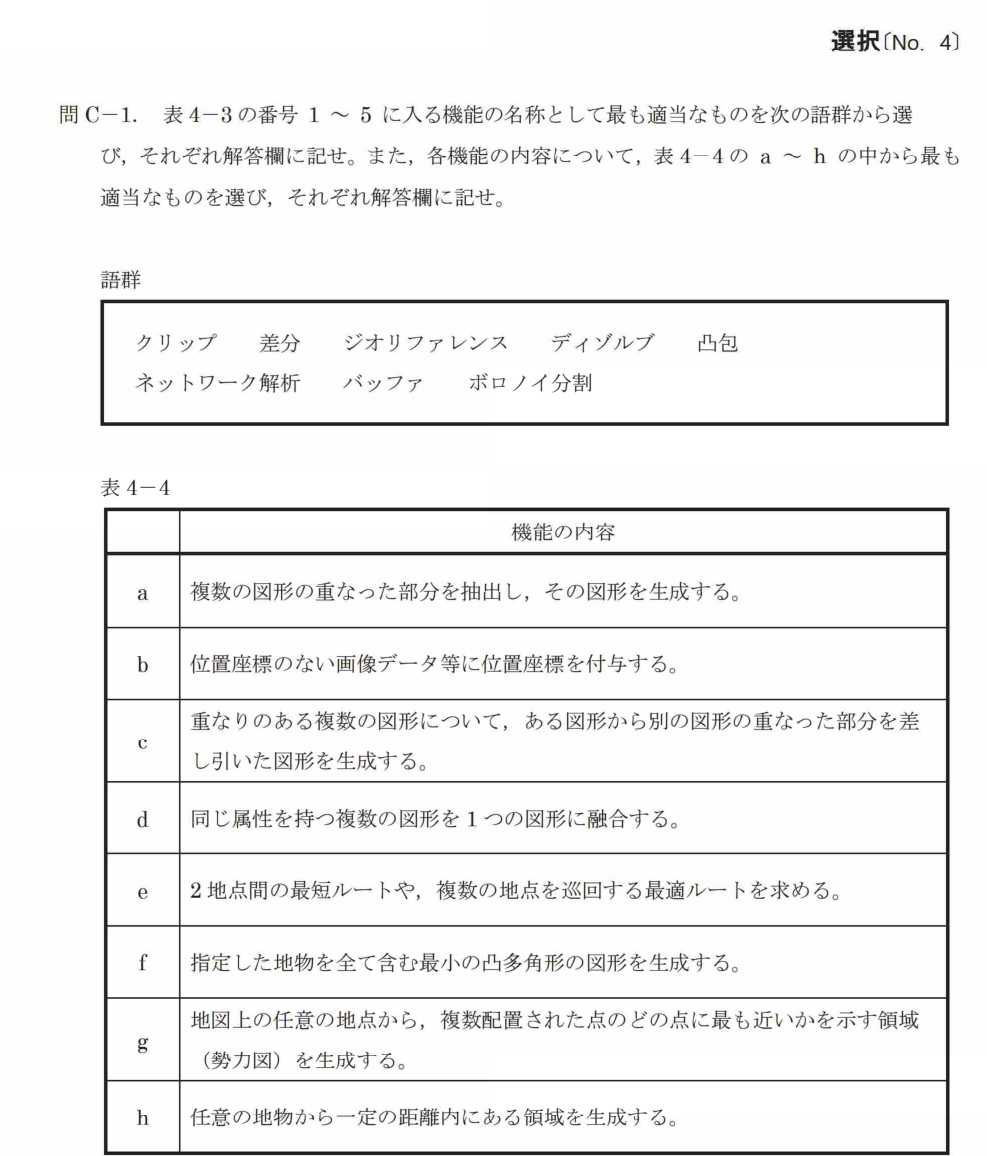

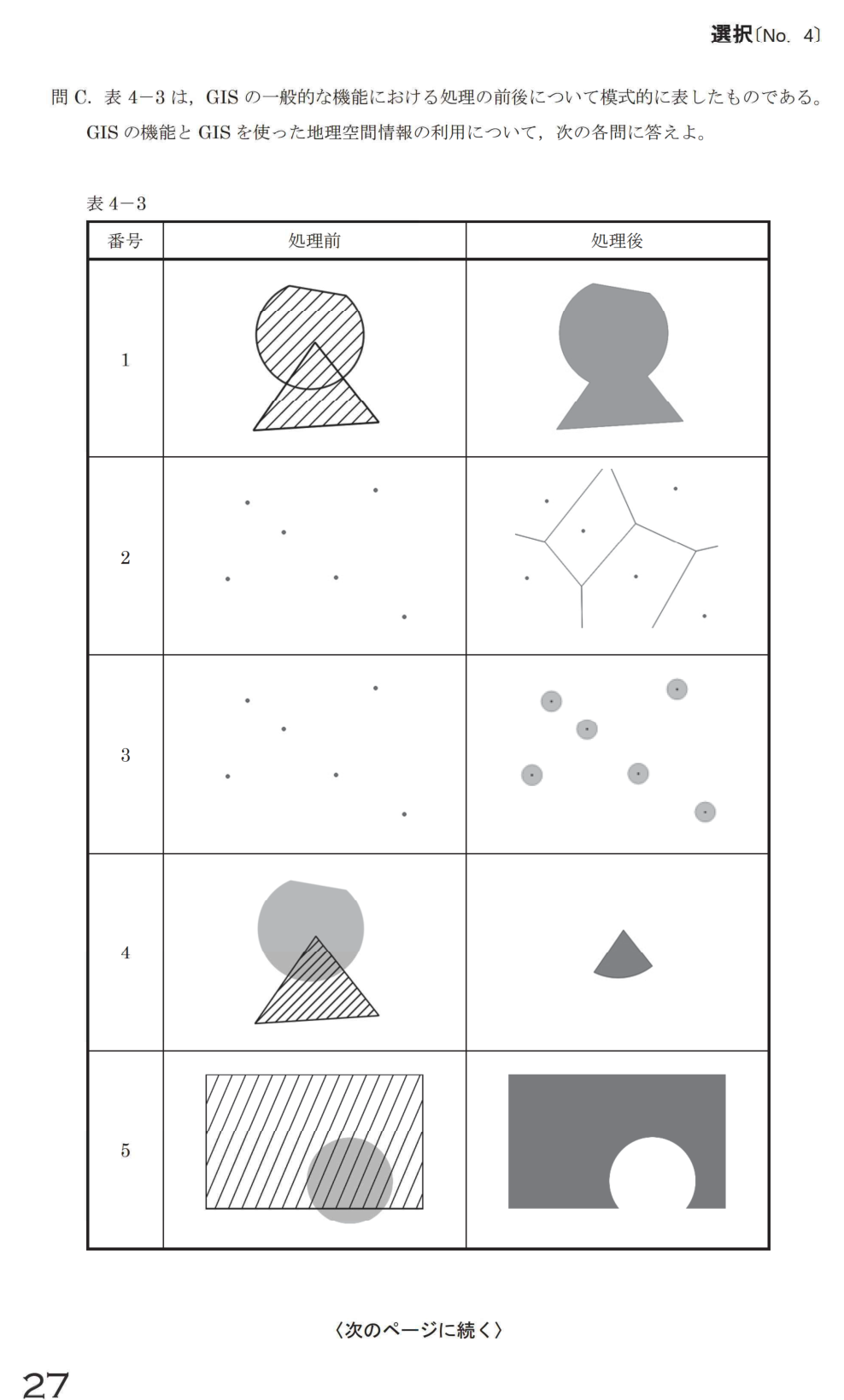

問C-1 GISの機能名（表4-3・表4-4）
1＝ディゾルブ（d） 2＝ボロノイ分割（g） 3＝バッファ（h） 4＝クリップ（a） 5＝差分（c）
ディゾルブ＝融合、ボロノイ＝勢力図、バッファ＝一定距離の領域、クリップ＝重なった部分を切り出す、差分＝重なりを引く。図（表4-3の処理前→処理後）と説明（表4-4）を結びつけて覚えます。

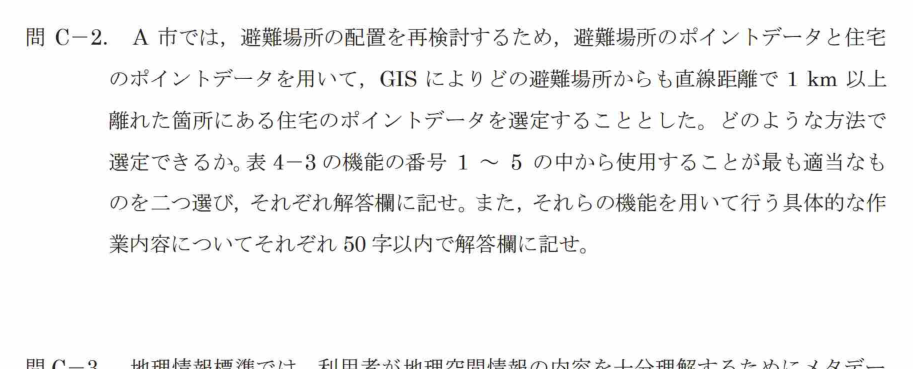

問C-2 避難場所の解析手順（2つの機能）
機能3（バッファ）：各避難場所のポイントから半径1 kmの範囲を示すポリゴンを発生させる。
機能5（差分）：バッファ範囲に含まれない住宅のポイントを差分により抽出する。
「バッファで1 kmの円を作る」→「差分でその円の外にある住宅を抜き出す」の2段階。GIS実務の典型パターンです。

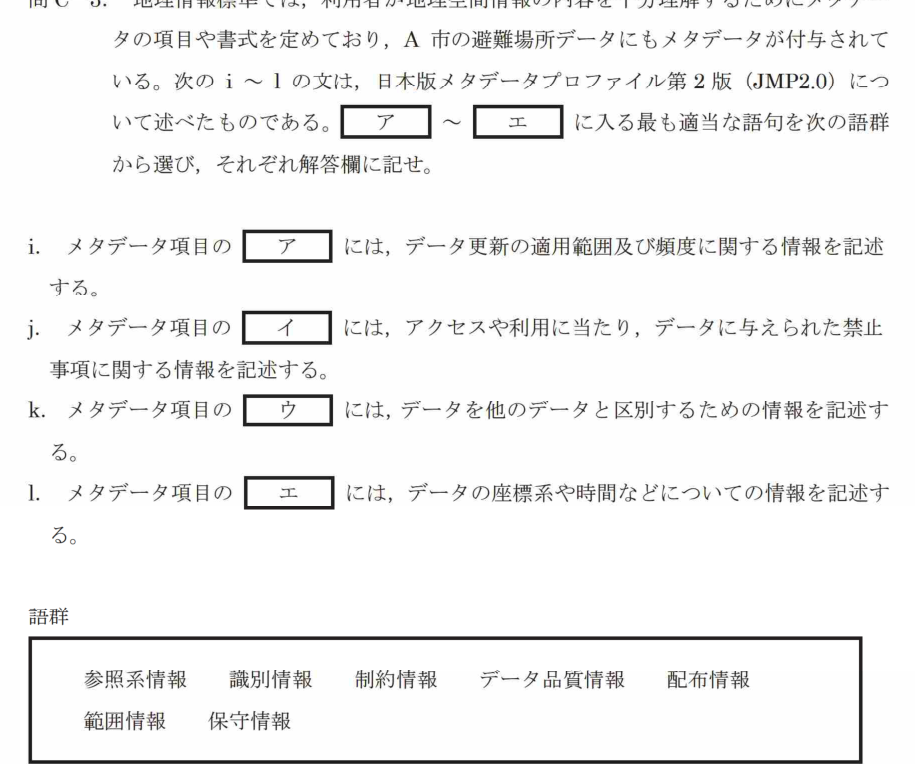

問C-3 メタデータの項目（穴埋め）
ア＝保守情報 イ＝制約情報 ウ＝識別情報 エ＝参照系情報
更新＝保守情報、禁止事項＝制約情報、区別＝識別情報、座標系＝参照系情報。言葉の意味からストレートに対応します。
