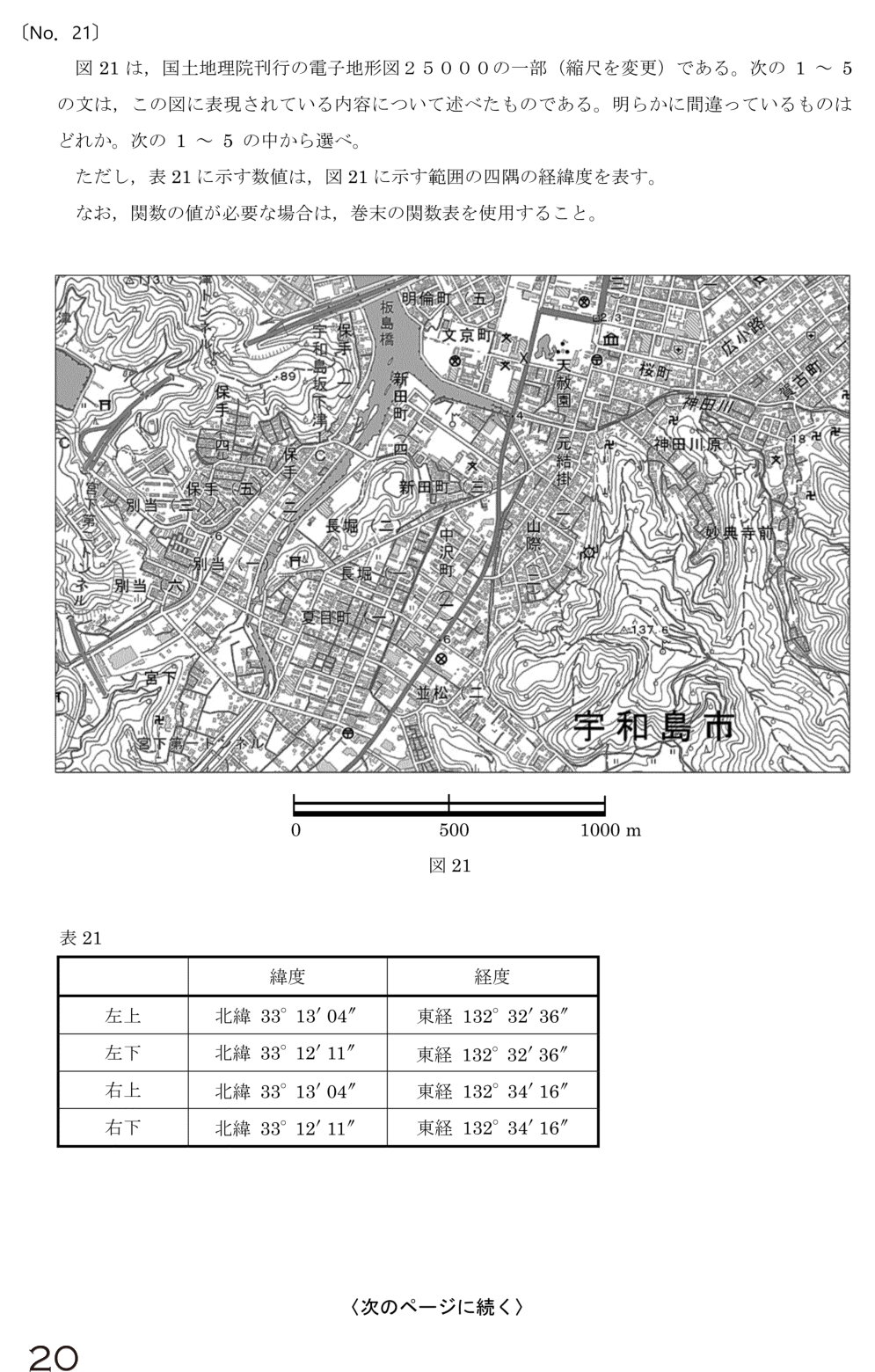

R6 測量士 午前No.21 電子地形図25000の読図
地形図を読み取る問題です。距離・傾斜・経緯度・比高の読み方を身につけていれば対応できます。

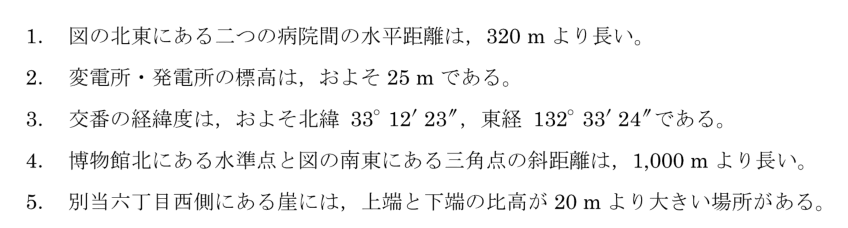

この問題の答え
正解は 3
読図で使う道具
| 知りたいこと | 読み方 |
|---|---|
| ある地点の経緯度 | 図の四隅の経緯度から、位置の比で按分する |
| 2地点間の距離・斜距離 | 縮尺で水平距離を出し、斜距離＝√(水平距離²＋標高差²) |
| 比高（崖など） | 上端・下端の等高線の差を読む |
誤っている選択肢は、経緯度・標高・距離を実際に読み取ると数値が合わないものです。四隅の経緯度と縮尺を使えば、位置・距離・傾斜は機械的に求められます。
間違えやすいポイント
- 距離は必ず縮尺換算。経緯度は四隅からの按分。感覚で判断しない。
