R5 測量士 午前No.21 地形図から見た地形の断面

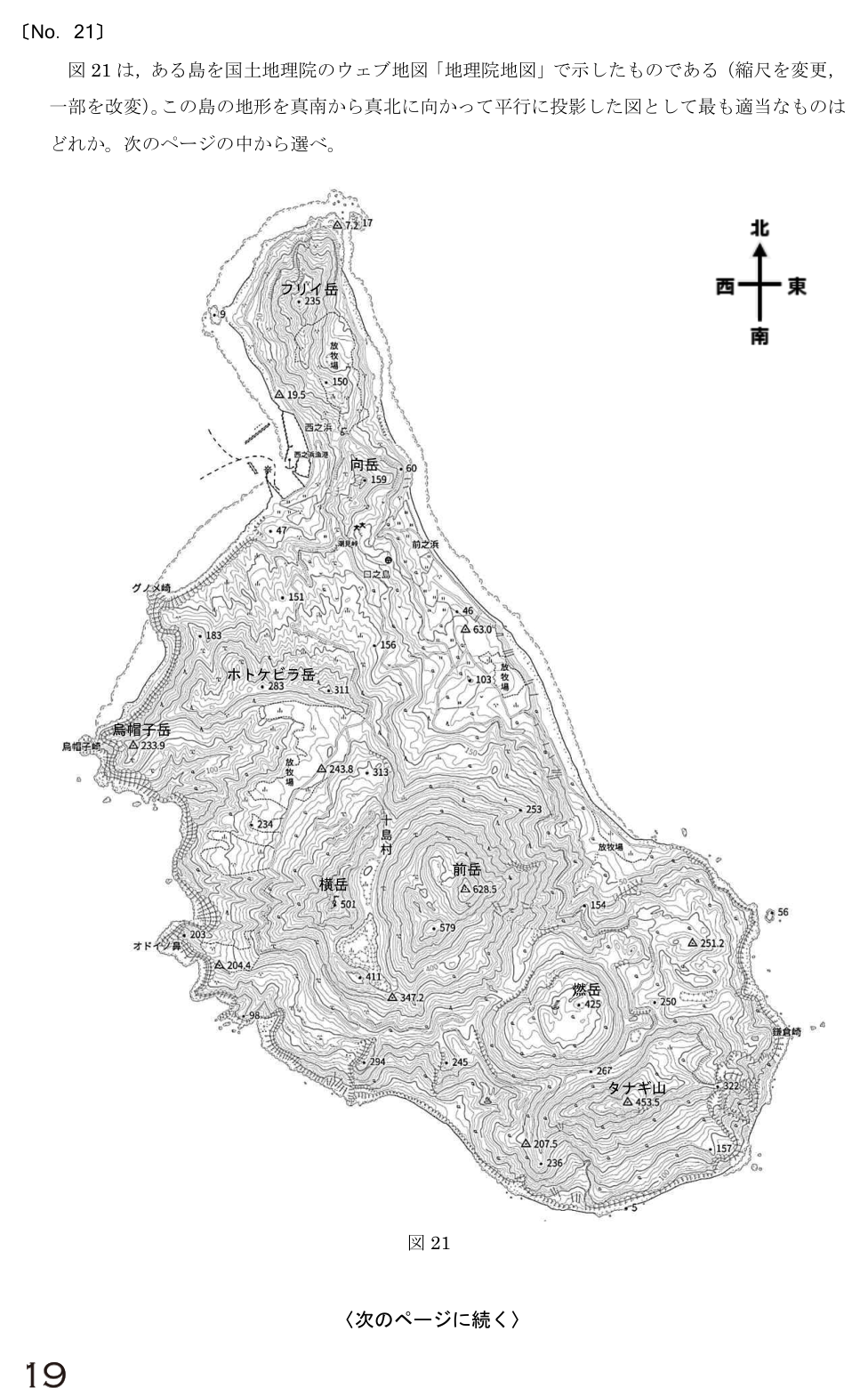

等高線から島の地形を読み取り、指定方向から見た輪郭を選ぶ問題です。
この問題の答え
正解は 4
解くためのポイント

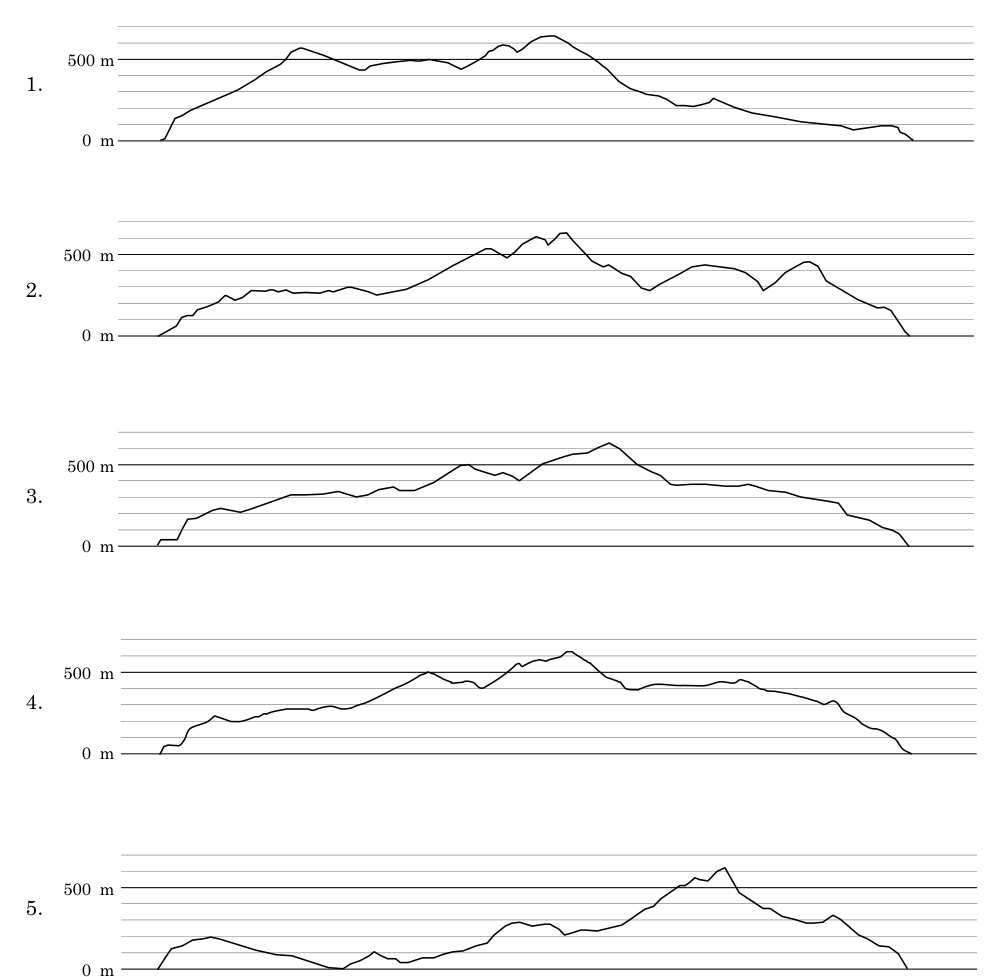

- 平行投影の図は、指定方向から見たときの地形の外側の輪郭（スカイライン）を表します。
- 東西方向の各位置で南北に並ぶ地点の最高標高を拾うと、輪郭を組み立てられます。
- 図の最高点は島の最高峰である前岳628.5 mの標高と東西位置に対応します。
間違えやすいポイント
一つの断面線だけを見る問題ではありません。見る方向に並ぶ地形のうち、最も高い輪郭をつないで判断します。
